Modell C: Systemauslegung

Modell C beschreibt die rechnerische Auslegung und technische Prüfung einer ausgewählten oder vorgeschlagenen Systemlösung. Im Folgenden wird dieser Ansatz am Beispiel einer Druckerhöhungsanlage erläutert.

Im Mittelpunkt stehen maßgebende Last- und Grenzfälle, zulässige Pumpenarbeitsbereiche, NPSH-Reserve, Frequenzgrenzen und Betriebslogik. Die Modellbetrachtung zeigt, ob die gewählte Systemlösung unter veränderten Eingangsdrücken, Lastfällen und Anlagenwiderständen stabil betrieben werden kann und welche Vorgaben für Steuerung, Betriebsgrenzen und Umsetzung daraus abzuleiten sind.

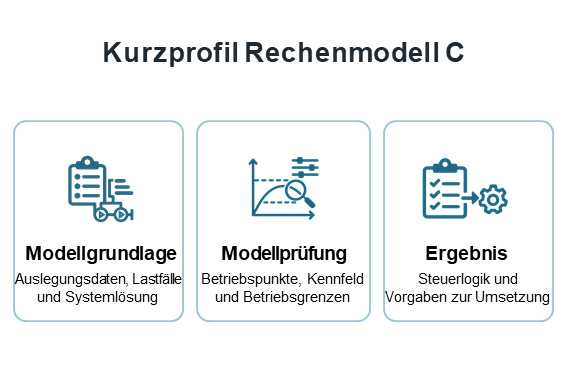

Modellbeschreibung

Ausgangsdaten und Systemlösung

Für Modell C werden die vorhandenen Auslegungsdaten, Randbedingungen und die ausgewählte oder vorgeschlagene Systemlösung zusammengeführt. Am Beispiel einer Druckerhöhungsanlage betrifft dies insbesondere Förderstrom, Ein- und Ausgangsdruck, Anlagenwiderstand, Pumpenkennlinien, Regelbereich und vorgesehene Betriebslogik.

Last- und Grenzfälle

Die Systemlösung wird nicht nur für einen einzelnen Betriebspunkt geprüft, sondern über maßgebende Last- und Grenzfälle betrachtet. Dazu gehören veränderte Eingangsdrücke, unterschiedliche Förderströme, mögliche Änderungen des Anlagenwiderstands sowie obere und untere Grenzen des zulässigen Betriebs.

Arbeitsbereiche und Betriebslogik

Modell C zeigt, ob die geprüfte Lösung innerhalb zulässiger und empfohlener Pumpenarbeitsbereiche betrieben werden kann. Betrachtet werden unter anderem NPSH-Reserve, Frequenzgrenzen, Zuschaltung und Abschaltung von Pumpen sowie die Frage, welche Vorgaben für Steuerung und Betrieb erforderlich sind.

Prüfpunkte der Systemauslegung

Last- und Grenzfälle:
Prüfung unterschiedlicher Förderströme, Eingangsdrücke und Anlagenwiderstände
Pumpenarbeitsbereiche:
Einordnung der Betriebspunkte in zulässige und empfohlene Kennlinienbereiche
NPSH-Reserve:
Prüfung, ob der verfügbare NPSH in maßgebenden Betriebspunkten über dem erforderlichen NPSH der Pumpe liegt
Frequenzgrenzen:
Prüfung, ob vorgegebene Regelbereiche eingehalten werden können
Betriebslogik:
Abstimmung von Zuschaltung, Abschaltung, Drehzahl und Anzahl laufender Pumpen

Modell C in der Anwendung →

Rechnerische Bausteine

Druck, Förderhöhe und Grenzfälle

Für die gewählte Systemlösung werden die erforderlichen Betriebswerte in maßgebenden Last- und Grenzfällen geprüft. Bei einer Druckerhöhungsanlage ergibt sich die erforderliche Förderhöhe zunächst aus Ein- und Ausgangsdruck:

H_erf(t) ≈ [p_aus(t) − p_ein(t)] · 10,197

Zusätzlich werden veränderte Eingangsdrücke, unterschiedliche Förderströme und mögliche Änderungen des Anlagenwiderstands als Grenzfälle berücksichtigt.

Arbeitsbereich, NPSH und Drehzahlgrenzen

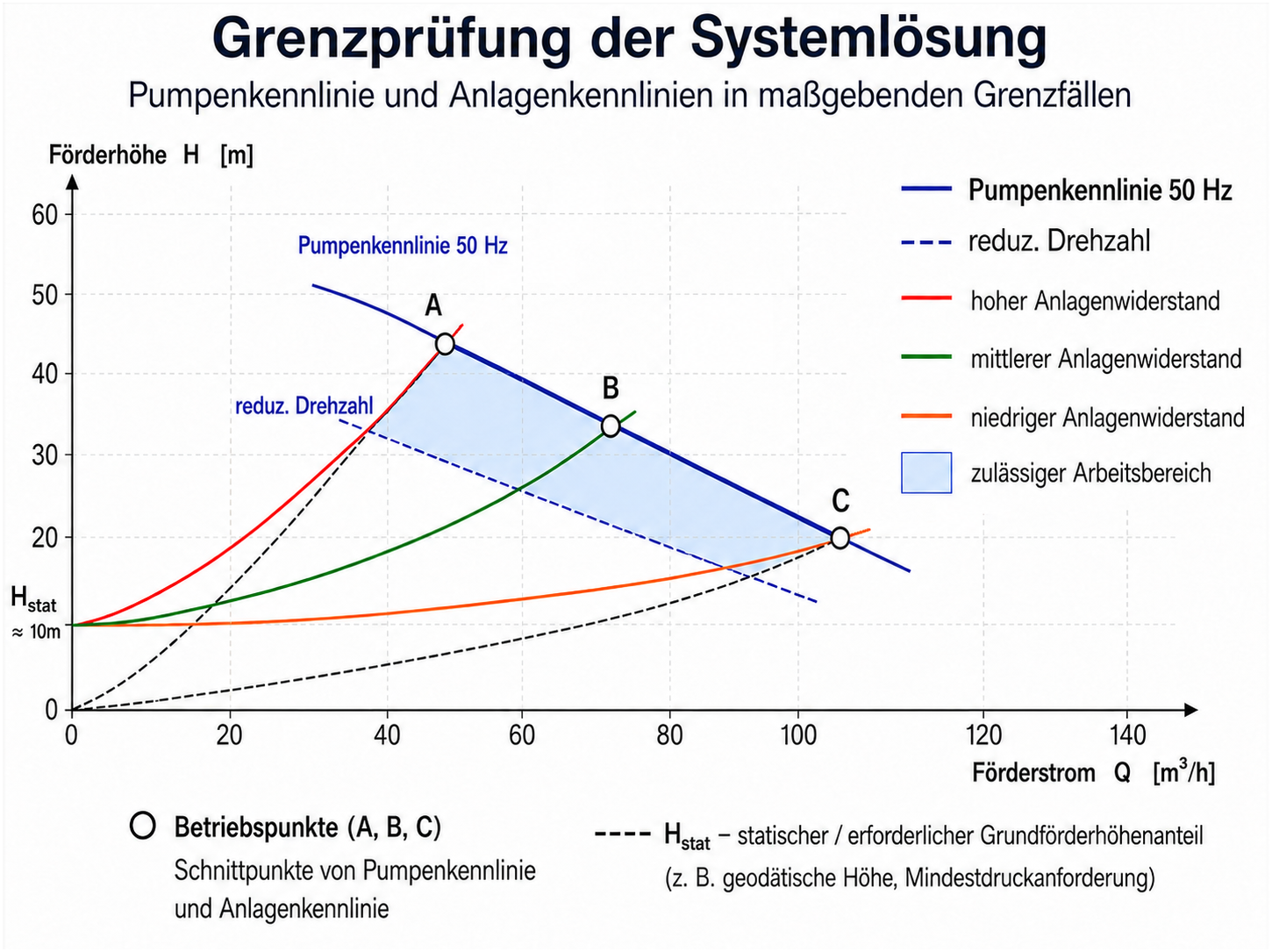

Die Betriebspunkte der ausgewählten Lösung werden auf die Pumpenkennlinie und den zulässigen Regelbereich bezogen. Für drehzahlgeregelte Pumpen wird der Betrieb auf eine äquivalente Stelle der 50-Hz-Kennlinie zurückgeführt:

s = n / n₅₀ Q₅₀ = Q / s H(Q,s) = s² · H₅₀(Q/s)

Zusätzlich wird geprüft, ob Arbeitsbereich, NPSH-Abgleich und Drehzahlgrenzen in den maßgebenden Betriebspunkten eingehalten werden:

Q_min ≤ Q ≤ Q_max NPSH_verf > NPSH_erf n_min ≤ n ≤ n_max

Betriebslogik und zulässige Kombinationen

Für jeden Lastfall wird geprüft, welche Kombination aus Anzahl laufender Pumpen und Drehzahl die hydraulischen Anforderungen erfüllt und zugleich innerhalb der Betriebsgrenzen bleibt:

Q_Anlage,i = Σ Q_Pumpe,i

H_Pumpe,i ≥ H_erf,i

N ∈ {1, 2, …, N_max}

Unter den zulässigen Kombinationen wird die Betriebsweise so eingeordnet, dass Arbeitsbereich, Frequenzgrenzen, NPSH-Reserve und Wirkungsgrad fachlich zusammenpassen.

Bezeichnungen zur Grenzprüfung

Q – Förderstrom der Pumpe oder Pumpenanlage
Q₅₀ – äquivalenter Förderstrom auf der 50-Hz-Kennlinie
Q_min, Q_max – zulässige Grenzen des Förderstroms
H – Förderhöhe
H_erf – erforderliche Förderhöhe der Anlage
H₅₀(Q) – Pumpenkennlinie bei 50 Hz
p_ein, p_aus – Eingangs- und Ausgangsdruck
10,197 – Umrechnung von bar in Meter Wassersäule
s – relative Drehzahl bzw. relative Frequenz
n – Drehzahl der Pumpe im betrachteten Betriebspunkt
n₅₀ – Bezugsdrehzahl der Pumpe bei 50 Hz
n_min, n_max – zulässige Grenzen der Drehzahl bzw. des zugehörigen Frequenzbereichs
N – Anzahl laufender Pumpen
N_max – maximal zulässige Anzahl laufender Pumpen
Q_Anlage,i – Förderstrom der Anlage im jeweiligen Lastfall
Q_Pumpe,i – Förderstrom einer Pumpe im jeweiligen Lastfall
NPSH_verf – verfügbarer NPSH im betrachteten Betriebspunkt
NPSH_erf – erforderlicher NPSH der Pumpe

Die Auslegung wird damit nicht nur über Q und H geprüft, sondern über Arbeitsbereich, Drehzahlgrenzen, NPSH-Abgleich und zulässige Pumpenkombinationen.

Prüfung der gewählten Systemlösung

Modell C zeigt, ob die ausgewählte oder vorgeschlagene Systemlösung in maßgebenden Last- und Grenzfällen technisch tragfähig ist. Bewertet werden insbesondere Förderhöhe, Förderstrom, Ein- und Ausgangsdruck, Anlagenwiderstand, Pumpenarbeitsbereiche und NPSH-Abgleich.

Betriebsgrenzen und Steuerlogik

Im Mittelpunkt steht die Frage, unter welchen Bedingungen die Anlage stabil und innerhalb zulässiger Betriebsgrenzen arbeiten kann. Aus der Grenzprüfung werden Vorgaben für Steuerung, Betriebsweise und spätere Umsetzung abgeleitet – etwa zu Drucksollwerten, Schaltpunkten, Regelbereichen und erforderlichen Einschränkungen im Betrieb.

Übertragung auf andere Anlagenbereiche

Der Ansatz kann auf andere Pumpensysteme übertragen werden. Je nach Anlagenbereich ändern sich die maßgebenden Grenzbedingungen – etwa Entnahmebedingungen, Zulauf- oder Saugverhältnisse, Wasserstände, Zuflussprofile, Schaltpunkte, Behältervolumen, Anlagenwiderstände, Drehzahl- oder Frequenzbereiche. Unverändert bleibt der Grundgedanke: Eine gewählte Systemlösung wird in kritischen Last- und Grenzfällen geprüft und daraus werden Vorgaben für Steuerung, Betrieb und Umsetzung abgeleitet.
