Modell A: Check-Analyse
Modell A beschreibt die erste strukturierte Bewertung vorhandener Betriebs- und Energiedaten eines Pumpensystems. Im Folgenden wird dieser Ansatz am Beispiel einer Druckerhöhungsanlage erläutert.
Die Check-Analyse ist keine vertiefte Simulation, sondern eine nachvollziehbare erste Einschätzung der Ausgangslage. Sie zeigt, welche Daten belastbar sind, welche Betriebszustände erkennbar werden, wo Datenlücken bestehen und ob eine weiterführende Systemoptimierung mit Modell B sinnvoll ist.

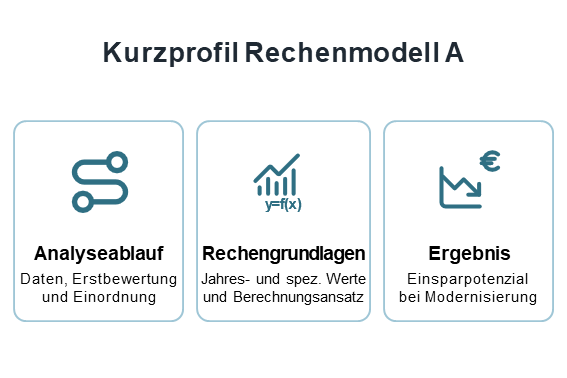

Modellbeschreibung
Datengrundlage der Check-Analyse
Für Modell A werden vorhandene Betriebs-, Anlagen- und Energiedaten zusammengestellt und fachlich eingeordnet. Entscheidend ist nicht die Vollständigkeit der Daten, sondern ob Jahreswerte, Energiekennwerte und bekannte Betriebszustände eine erste belastbare Bewertung der Ausgangslage ermöglichen.
Erste technische Bewertung
Die Check-Analyse prüft, welche Betriebszustände, Energiekennwerte, Auffälligkeiten oder Datenlücken aus den vorhandenen Angaben erkennbar sind. Daraus entsteht eine erste Einschätzung, ob Hinweise auf ungünstige Betriebsbereiche und ein grundsätzliches Einsparpotenzial bei einer Modernisierung bestehen.
Einordnung der nächsten Schritte
Modell A zeigt, ob die vorhandene Datengrundlage für eine erste Entscheidung zu Modernisierung, möglichen Fördermittelanträgen oder weiteren Messdaten ausreicht. So wird erkennbar, ob Modell B als nächste Bearbeitungsebene sinnvoll ist.
Was Modell A bewertet
- ob vorhandene Jahres-, Betriebs- und Energiewerte für eine erste technische Bewertung ausreichen
- welches plausible Lastbild sich aus Anlagenart, Verbrauchsstruktur und typischen Betriebsbedingungen ableiten lässt
- ob Hinweise auf ungünstige Betriebsbereiche, erhöhten Energiebedarf oder fehlende Daten erkennbar sind
- welches Einsparpotenzial bei einer Modernisierung grundsätzlich zu erwarten ist
- ob eine weiterführende technische Prüfung für Optimierung, Modernisierung oder mögliche Fördermittelanträge sinnvoll erscheint
Rechnerische Bausteine der Check-Analyse
Jahreswerte und spezifischer Energiebedarf
Aus dem jährlichen Wasservolumen und dem Energieverbrauch wird eine erste energetische Kennzahl des Ist-Zustands gebildet:
eIst = EIst / VJahr
Damit lässt sich ein vorhandener Anlagenbetrieb zunächst über spezifischen Energiebedarf und bekannte Betriebszustände einordnen.

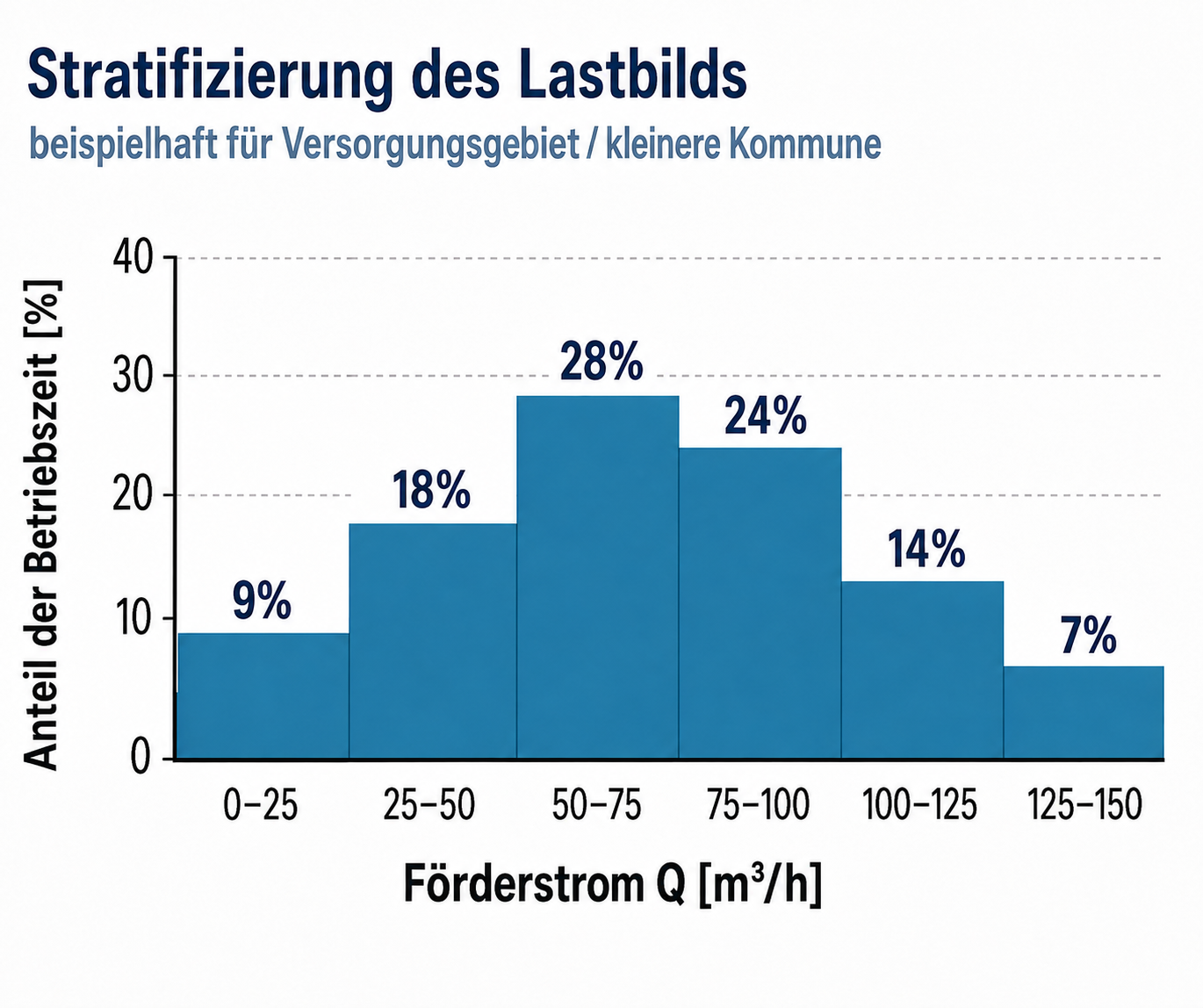

Plausibles Lastbild
Aus Anlagenart, Verbrauchsstruktur und typischen Ungleichmäßigkeiten wird ein plausibles Lastbild abgeleitet. Die Aufteilung wird so gewählt, dass die vorhandenen Summenwerte erhalten bleiben:
VJahr ≈ Σ Qi · Δti
So kann die Anlage nicht nur über einen einzelnen Nennpunkt, sondern über typische Lastbereiche vorläufig bewertet werden.
Orientierendes Einsparpotenzial
Das Einsparpotenzial wird orientierend aus dem Vergleich des Ist-Zustands mit einer plausiblen Modernisierungsvariante abgeschätzt:
ΔE ≈ (eIst − eVar) · VJahr
Die Abschätzung ersetzt keine vertiefte Systemoptimierung, zeigt aber, ob eine weitere technische Prüfung für mögliche Fördermittelanträge sinnvoll erscheint.
Bezeichnungen und energetischer Bezug
- eIst – spezifischer Energiebedarf des Ist-Zustands
- eVar – angenommener spezifischer Energiebedarf einer Modernisierungsvariante
- EIst – gemessener oder bekannter Energieverbrauch des Ist-Zustands
- VJahr – im Jahr über die Druckerhöhungsanlage gefördertes Wasservolumen
- Qi – Förderstrom im jeweiligen Lastbereich
- Δti – Zeitanteil des jeweiligen Lastbereichs
- ΔE – orientierend abgeschätztes Einsparpotenzial
Die Bewertung des spezifischen Energiebedarfs wird nicht losgelöst von der hydraulischen Aufgabe betrachtet. Als physikalischer Bezug dient:
Phyd = ρ · g · Q · H
- Phyd – hydraulische Leistung
- ρ – Dichte des Fördermediums
- g – Erdbeschleunigung
- Q – Förderstrom
- H – Förderhöhe
Damit wird plausibilisiert, ob Energieverbrauch, gefördertes Wasservolumen und erforderlicher Druckaufbau grundsätzlich zusammenpassen.
Vorbewertung der Ausgangslage
Modell A ordnet die vorhandenen Jahres-, Betriebs- und Energiewerte der betrachteten Anlage ein. Am Beispiel einer Druckerhöhungsanlage betrifft dies insbesondere Energieverbrauch, im Jahr gefördertes Wasservolumen, Druckangaben, bekannte Betriebszustände und erkennbare Auffälligkeiten.
Modernisierungsperspektive und Fördermittel
Im Mittelpunkt steht die Frage, ob aus den vorliegenden Daten und einem plausiblen Lastbild ein grundsätzliches Einsparpotenzial erkennbar ist. Damit lässt sich einschätzen, ob eine Modernisierung technisch sinnvoll erscheint und ob eine weiterführende Prüfung für mögliche Fördermittelanträge sinnvoll ist.
Übertragung auf andere Anlagenbereiche
Der Ansatz kann auf andere Pumpensysteme übertragen werden. Je nach Anlagenbereich ändern sich die maßgebenden Eingangsdaten – etwa Entnahmebedingungen, Speicher- und Druckzonen, Zuflussprofile, Schaltpunkte, Behältervolumen, Betriebszeiten oder Energiekennwerte. Unverändert bleibt der Grundgedanke: vorhandene Daten werden plausibilisiert, zu einem nachvollziehbaren Last- und Betriebsbild zusammengeführt und mit Blick auf Modernisierungspotenzial, Optimierungsbedarf und mögliche Fördermittelanträge bewertet.
Vom Jahreswert zur Betriebsbewertung
Aus Jahreswerten, Verbrauchsstruktur und typischen Ungleichmäßigkeitskennwerten wird ein plausibles Bild der Lastbereiche abgeleitet. Es unterstützt eine erste Einschätzung von Betriebsbereichen, Energiebedarf und Modernisierungspotenzial.
